Drahtbiegeteile für die E-Mobilität
Unsere speziell angefertigten Biegeteile aus Aluminium und Kupfer finden Anwendung in verschiedensten elektronischen Bereichen. Für die Herstellungen, die den Draht nach den Anforderungen des Kunden formen, kommen spezielle Maschinen zum Einsatz. Dabei kann das Biegematerial aus verschiedenen Metallen wie Kupfer oder Aluminium bestehen. Je nach Anwendungsfall können die Teile allerdings auch weiter veredelt werden, beispielsweise durch eine Oberflächenbeschichtung.

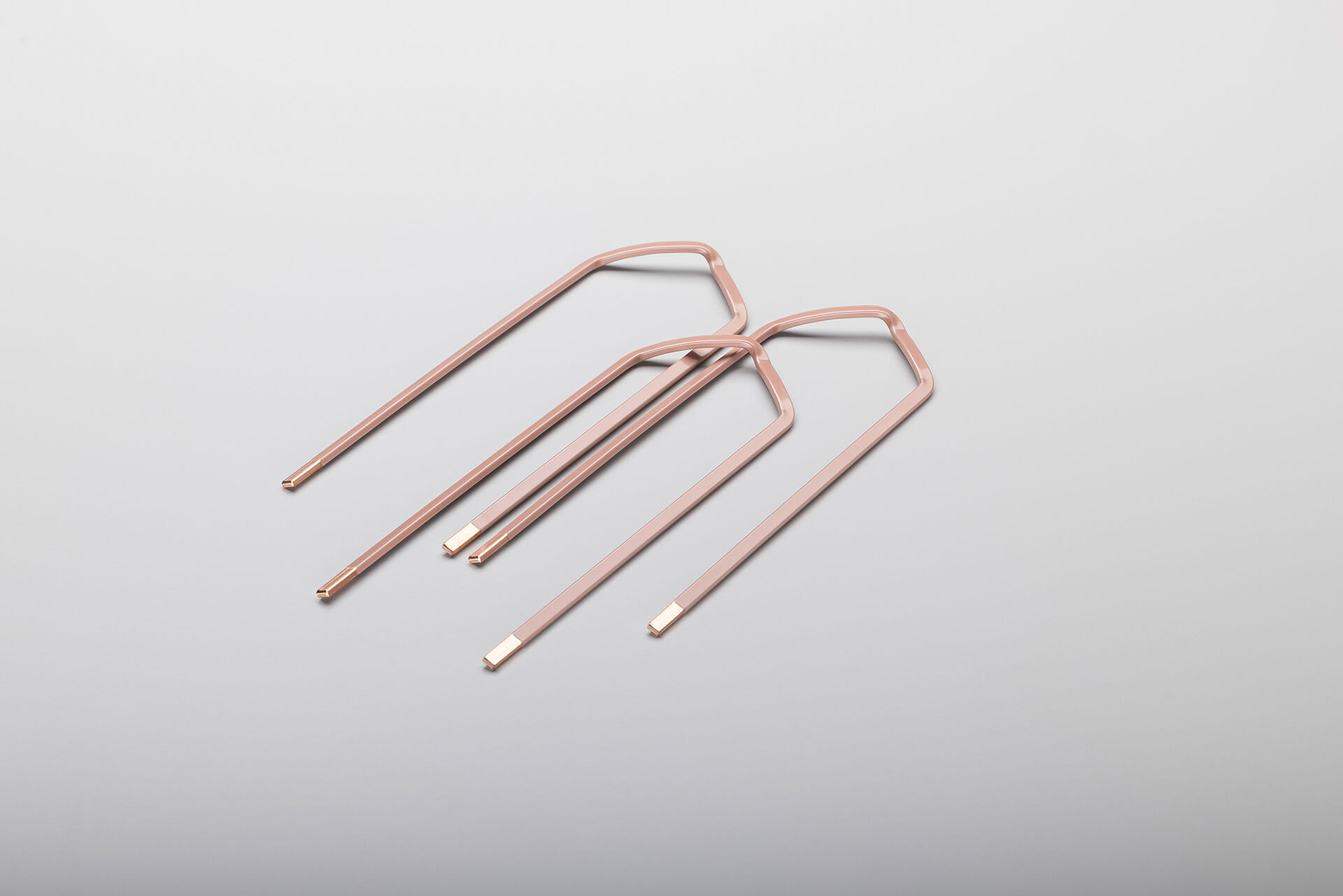

Drahtbiegeteile für Elektromotoren in E‑Antriebssträngen
Die Hairpin-Technologie ist eine innovative Wickeltechnologie für den Einsatz in elektrischen Motoren und Generatoren, die aufgrund ihrer höheren Effizienz und Leistung im Vergleich zu anderen Wickelmethoden vor allem in Traktionsmotoren für Elektrofahrzeuge verwendet werden. Die Steckspulen, auch als Hairpins bekannt, bestehen meist aus gebogenen und lackierten Kupferflachdrähten in einer U-Form.
Die brandgroup ist Ihr professioneller Partner für die Herstellung und Lieferung von Hairpins und I-Pins für Statoren in Traktionsmotoren von Elektrofahrzeugen.
E-Maschinen, die auf der Hairpinstator-Technologie basieren, vereinen dabei die Vorteile eines hohen Nutfüllfaktors, besserer Prozessstabilität und Wiederholgenauigkeit.
Die brandgroup setzt bei der Fertigung von auf Flachleitern basierenden Steckspulen auf eine besonders flexible Anlagentechnik, die bei einer hohen Variantenvielfalt ein beschädigungsfreies Verarbeiten aller gängigen Kupferlackdrähte ermöglicht. Diese Fertigungstechnologie realisiert bei einem gleichbleibenden Materialquerschnitt die Herstellung von verschiedenen Hairpin Designs.
Zur sicheren Entfernung der Lackschichten am Ende der Pins ist die Anlage der brandgroup mit einem integrierten System zum mechanischen Abisolieren der Beschichtung ausgestattet, welches optimal vorbereitete Kupferdrahtenden garantiert. Ein sicheres Kontaktieren in der weiteren Prozessfolge kann so ermöglicht werden. Mit unserer Maschinentechnik haben wir uns besonders auf die Herstellung von kleinen und mittleren Losgrößen eingestellt und bieten dadurch unseren Kunden die Möglichkeit kurzfristig und ohne eigene hohe Anlageninvestition die Vorteile der Hairpin-Technologie zu nutzen.

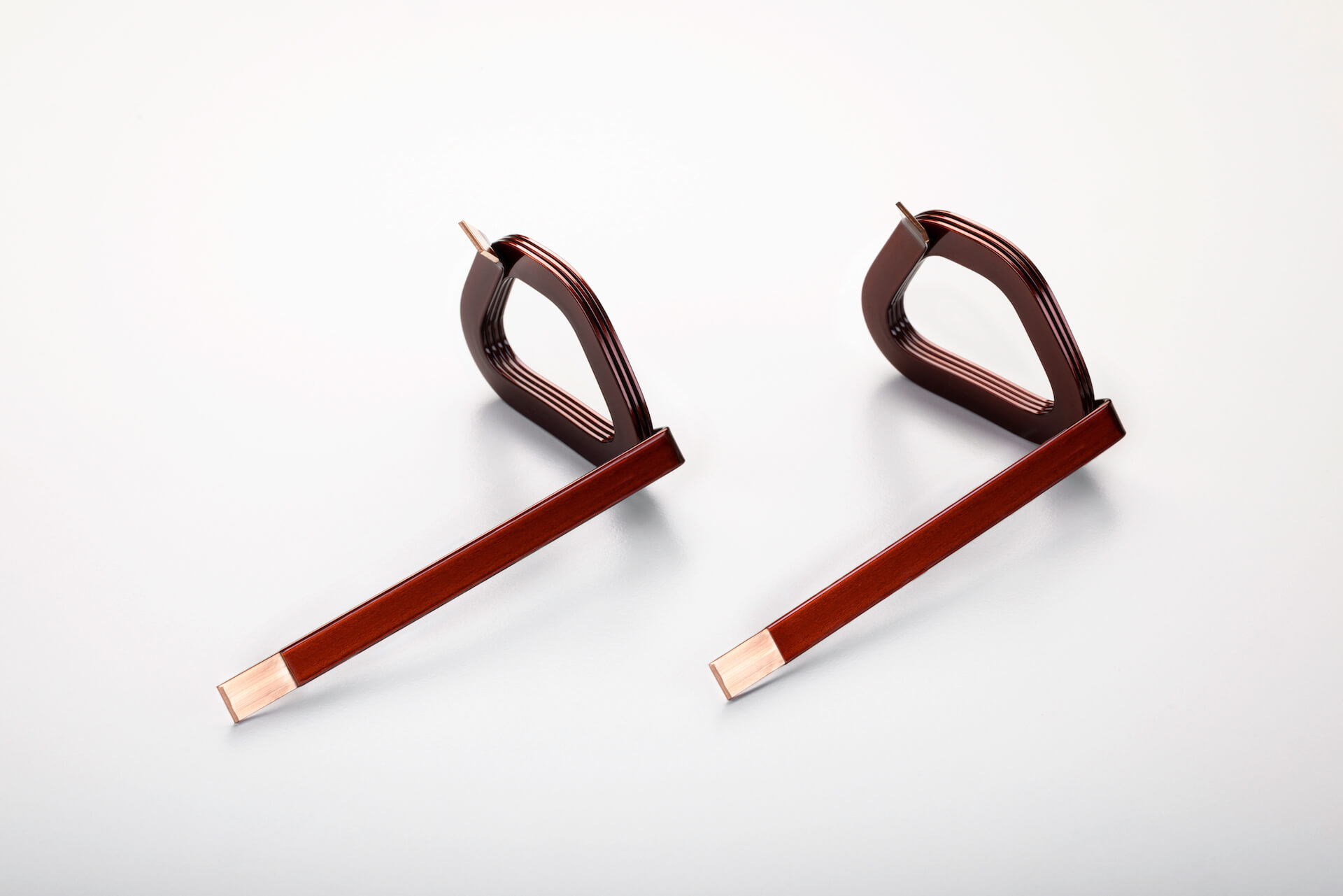

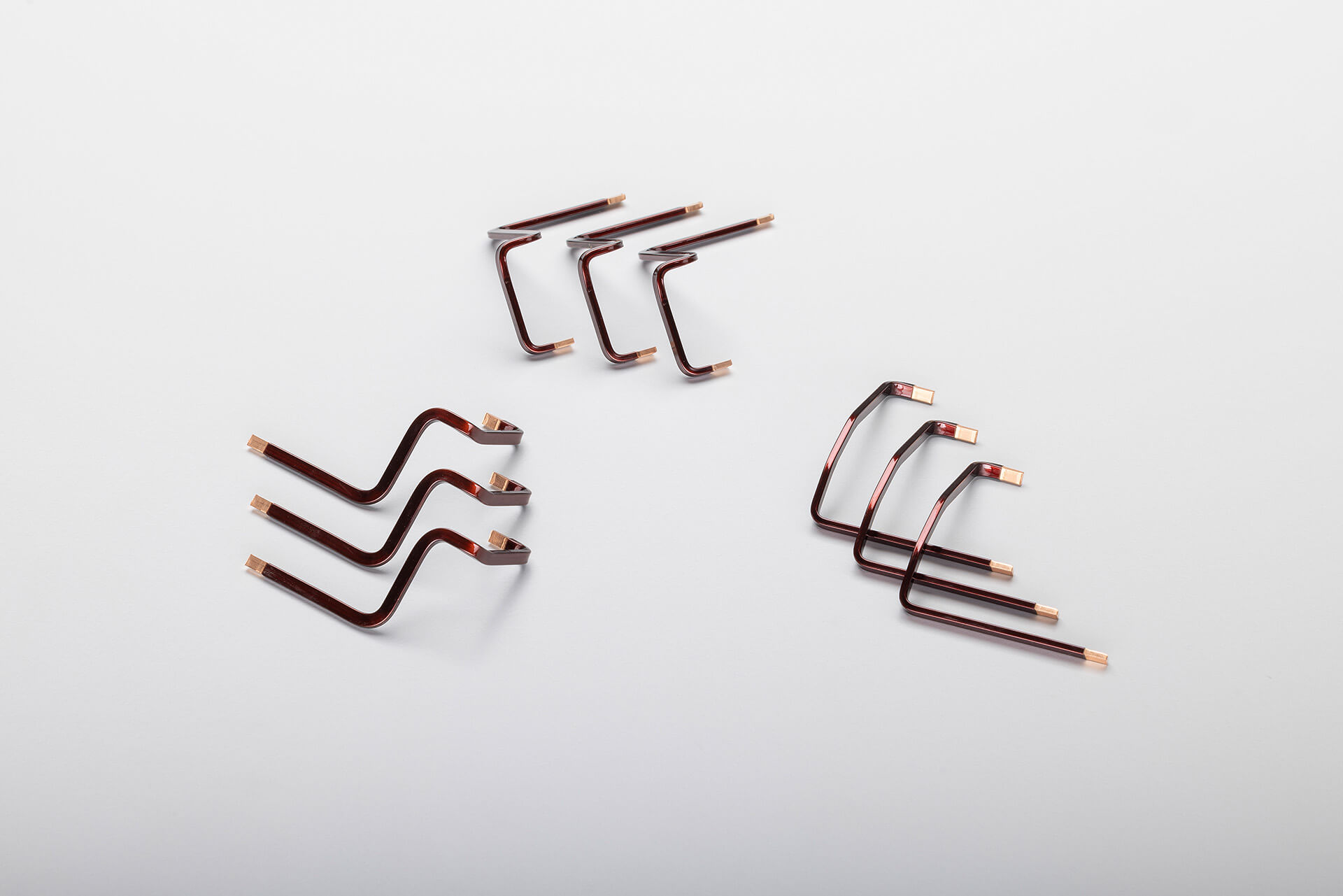

Zum Produktspektrum der brandgroup im Bereich der E-Mobility Anwendungen gehört ebenfalls die Produktion von auf Kupferlack basierenden Biegeteilen wie bspw. für Stator-Anschluss-Baugruppen (SABG) oder hochkant gebogene Spulen und Wicklungen für den Einsatz in Axialflussmotoren.
Mehr Informationen finden Sie hier in der Produktbroschüre.
