Bogenfedern
Werkstoffe, Fertigung und Qualität für Bogenfedern
Bogenfedern sind dort gefragt, wo hohe Drehmomente zuverlässig übertragen und Torsionsschwingungen dauerhaft gedämpft werden müssen – in sicherheitsrelevanten Antriebskomponenten wie Zweimassenschwungrädern, Drehmomentwandlern und Drehschwingungsdämpfern. Bei unseren Bogenfedern setzen wir hauptsächlich kontinuierlich rissgeprüfte Torsions- und Ventilfederdraht-Qualitäten ein. Dabei verwenden wir runde und profilierte Drahtquerschnitte, wie zum Beispiel Multi-Arc. Außerdem sind wir in der Lage, Drahtquerschnitte gemäß Kundenwunsch In-Line zu profilieren – für maximale Flexibilität bei der Auslegung.
Für unsere hochwertigen Bogenfeder-Systeme arbeiten wir präzise, strukturiert und mit dem nötigen Know-how – so erhalten Sie immer genau die Lösung, die Ihr Projekt verlangt. Wir produzieren unsere Bogenfedern in den Drahtstärken von 1,00 mm bis 8,00 mm, wodurch sie für unterschiedlichste Anwendungen einsetzbar sind – wie z.B. Drehschwingungsdämpfer im automobilen Antriebsstrang oder Nebentrieb.
Bogenfeder: Sonderformen, Kennlinien und Lebensdaueroptimierung
Rund um die Fertigung vertrauen wir auf eigenständig entwickelte Fertigungssysteme, mit denen sich komplexe Bogenfedern in Großserie kosteneffizient herstellen lassen. Wir liefern Bogenfedern als Einzelfeder mit einer einstufigen Kennlinie oder als Federset-Variante zur Realisierung mehrstufiger Kennlinien. Wahlweise ist auch ein progressiver Kennlinienverlauf möglich – je nach Anforderung an die Drehmomentkurve und das Schaltverhalten des Systems.
Zur Lebensdaueroptimierung kann bei Bogenfedern mehrfaches Kugelstrahlen sowie Nitrieren eingesetzt werden, wodurch sich die Lebensdauer der Federn um ein Vielfaches erhöhen und der Verschleiß deutlich reduzieren lässt. So greifen Sie rund um Ihre Projekte auf hochwertige Bogenfedern zurück, die auch bei dauerhafter dynamischer Beanspruchung ihre Funktion zuverlässig erfüllen.
Bogenfeder für den Automotive-Bereich und weitere Branchen
Bogenfedern kommen vor allem im automobilen Antriebsstrang zum Einsatz – als Kernkomponente in Drehschwingungsdämpfern, Zweimassenschwungrädern und Kupplungssystemen. Zwei typische Ausführungen aus unserer Fertigung verdeutlichen die Bandbreite:

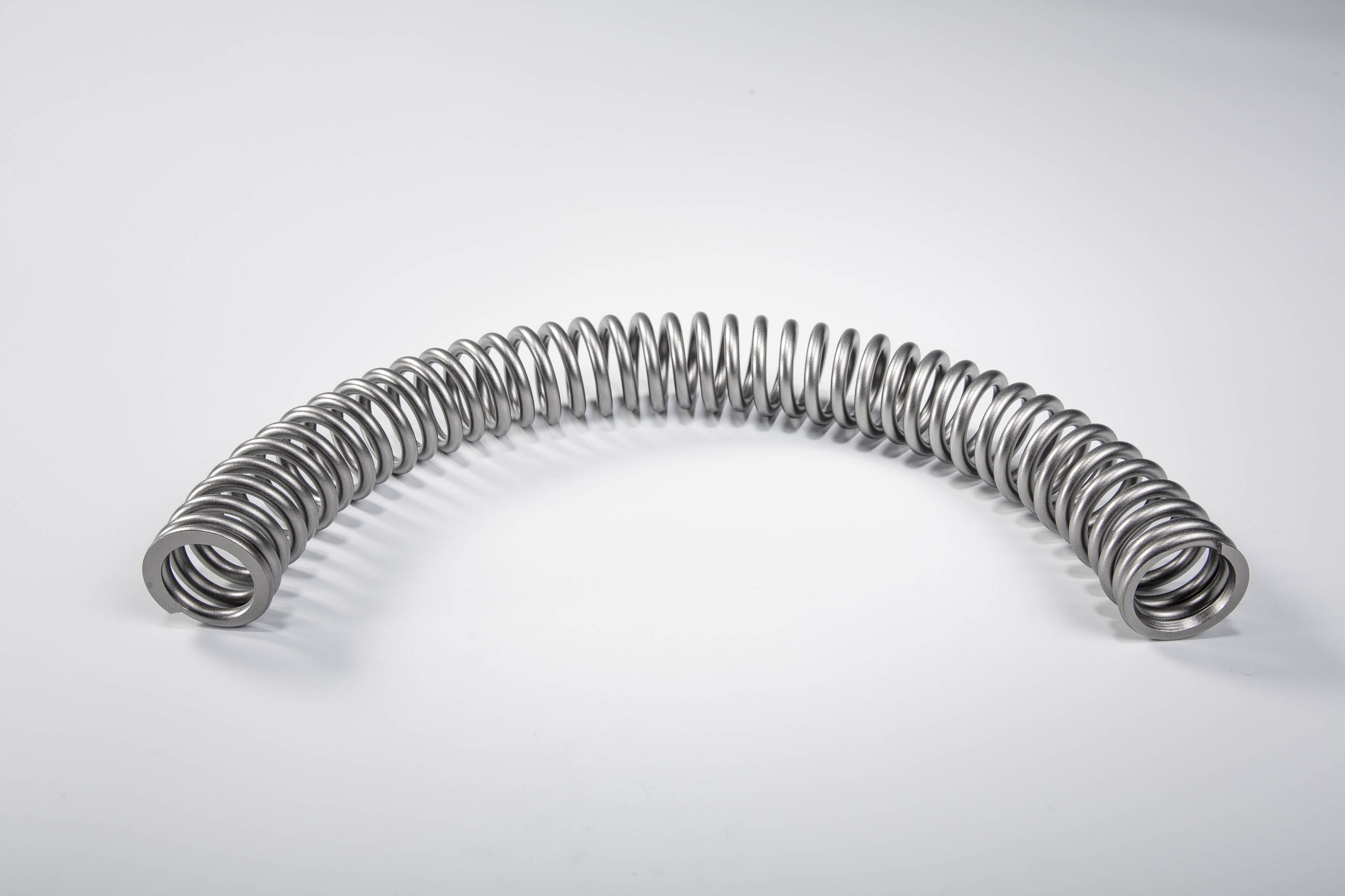

Bogenfeder für Zwei-Massen-Schwungräder: Bogenfedern übernehmen in Zwei-Massen-Schwungrädern die Entkopplung von Motor- und Getriebeschwingungen. Sie sind auf hohe Lastwechselzahlen und enge Toleranzen ausgelegt, da bereits kleine Abweichungen in der Kennlinie das Schwingungsverhalten des gesamten Antriebsstrangs beeinflussen.

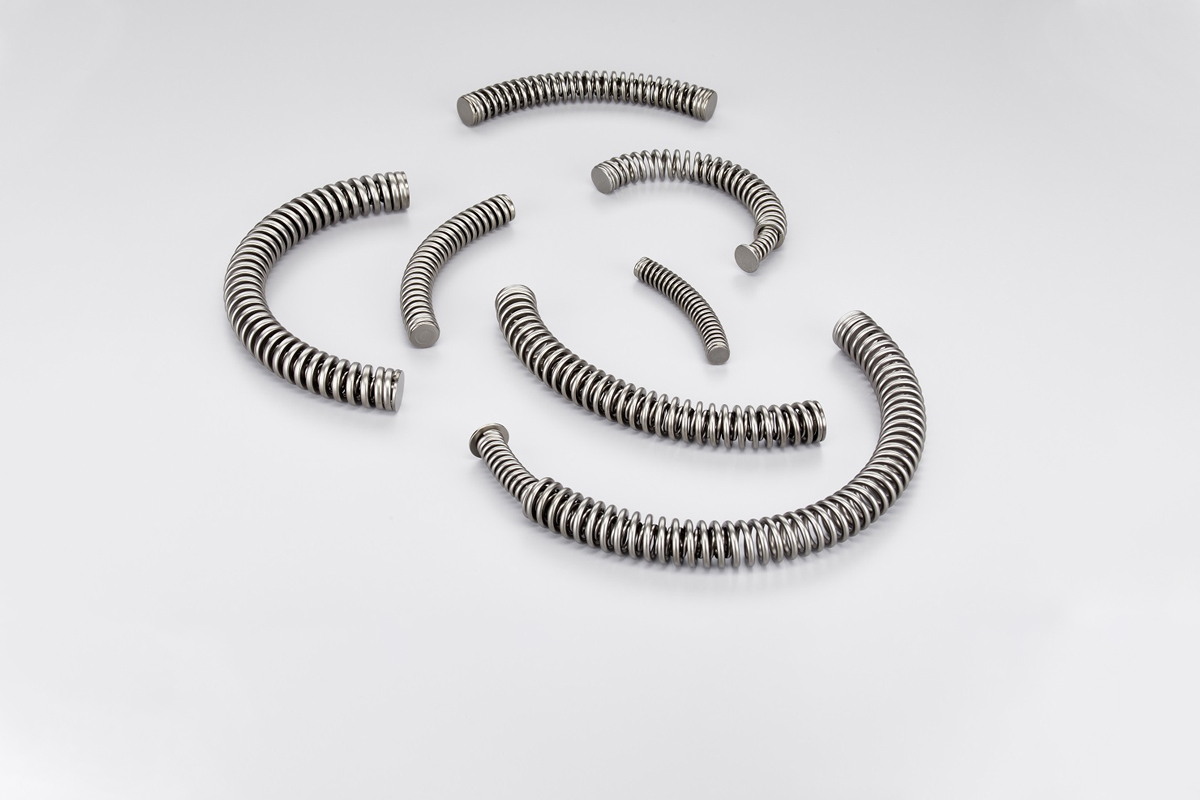

Bogenfederset mit Endkappen für Drehmomentwandler: Als Federset mit Endkappen werden Bogenfedern in Drehmomentwandlern zur Überbrückungskupplung eingesetzt. Die Endkappen sichern die exakte Positionierung im Federkanal und ermöglichen die Realisierung mehrstufiger Kennlinien für ein präzises Ansprechverhalten beim Schaltvorgang.
Darüber hinaus werden Bogenfedern im Maschinenbau, in der Agrarindustrie und in industriellen Antriebssystemen eingesetzt, wo eine präzise Drehmomentenübertragung und Schwingungsisolation gefordert ist. Den Bogenfedern-Konfigurator der brandgroup können Sie direkt online nutzen, um Ihre Bogenfeder auszulegen.
Als innovativer Federhersteller bieten wir Ihnen neben den Bogenfedern auch Zugfedern, Garagentorfedern und ausgeklügelte Schenkelfedern an. Dies ermöglicht es Ihnen, in jedem Bereich auf passgenaue Federsysteme zurückzugreifen.
Bogenfedern – Häufig gestellte Fragen
Die brandgroup produziert Bogenfedern in Drahtstärken von 1,00 mm bis 8,00 mm. Dieser Bereich deckt die gängigsten Anwendungen im Automotive-Bereich und im Maschinenbau zuverlässig ab. Runde und profilierte Drahtquerschnitte wie Multi-Arc stehen zur Verfügung, zudem ist eine kundenspezifische In-Line-Profilierung möglich. Für Sonderanforderungen außerhalb des Standardbereichs berät unser Team die optimale Auslegung direkt mit Ihnen.
Bogenfedern liefern wir mit einer einstufigen Kennlinie als Einzelfeder oder als Federset zur Realisierung mehrstufiger Kennlinien. Wahlweise ist auch ein progressiver Kennlinienverlauf möglich, der sich an die Drehmomentkurve des Systems anpasst. Die Auswahl der Kennlinie erfolgt gemeinsam mit dem Kunden auf Basis der Anforderungen an Schaltverhalten, Schwingungsdämpfung und Einbauraum.
Bei unseren Bogenfedern setzen wir hauptsächlich kontinuierlich rissgeprüfte Torsions- und Ventilfederdraht-Qualitäten ein. Diese Materialien gewährleisten hohe Dauerfestigkeit und Zuverlässigkeit auch bei dauerhafter dynamischer Beanspruchung. Auf Kundenwunsch ist auch die Verarbeitung von Sondermaterialien möglich – sprechen Sie uns gerne an.
Durch mehrfaches Kugelstrahlen sowie Nitrieren lässt sich die Lebensdauer von Bogenfedern um ein Vielfaches erhöhen und der Verschleiß deutlich reduzieren. Diese Verfahren verbessern die Oberflächenfestigkeit und erhöhen die Widerstandsfähigkeit gegen Ermüdungsbrüche. Die brandgroup setzt diese Verfahren standardmäßig ein, wo es die Anwendung erfordert.
Ja – rund um die Fertigung vertrauen wir auf eigenständig entwickelte Fertigungssysteme, mit denen sich komplexe Bogenfedern kosteneffizient in Großserie herstellen lassen. Diese Systeme wurden intern entwickelt und ermöglichen reproduzierbare Qualität auch bei hohen Stückzahlen. Typische Großserienanwendungen sind Bogenfedern für Zwei-Massen-Schwungräder und Bogenfedersets für Drehmomentwandler im Automotive-Bereich.
Bogenfedern kommen vor allem im automobilen Antriebsstrang zum Einsatz – als Kernkomponente in Drehschwingungsdämpfern, Zwei-Massen-Schwungrädern und Drehmomentwandlern. Darüber hinaus werden sie im Maschinenbau, in der Agrarindustrie und in industriellen Antriebssystemen eingesetzt. Die brandgroup fertigt Bogenfedern für Serien- und Sonderanwendungen und begleitet Kunden von der Auslegung bis zur Serienlieferung.
